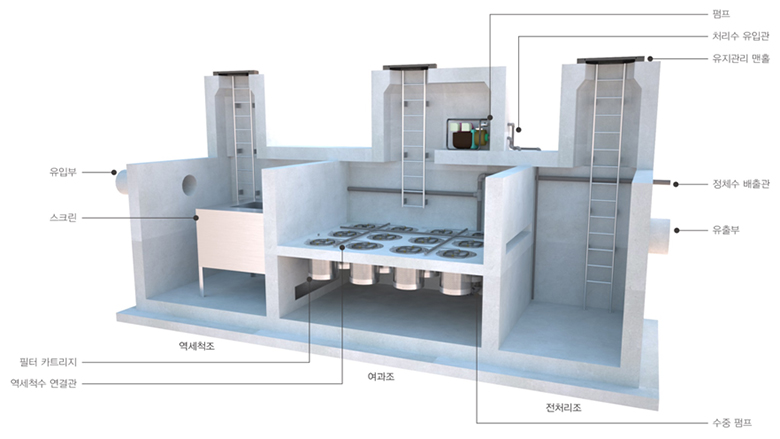

여과형 시설

-시설은 크게 전처리조와 여과조, 역세척수조로 나뉘고 사업의 특성에 따라 내부시설 설계
-핵심기술 : 전처리조 내부 피라미드형 스크린, 여과조 내부 역세척 기능을 갖춘 원통형 카트리지(탈부착 가능)

단지 및 택지형

- 전처리조 : 중력침강(토사, 모래 등 제거) + 상향식 스크린(부상물질 및 Oil 등 제거)
- 여과조 : 중력침강(2차) + 수평여과 후 상향식 처리 (SS, BOD 등 제거, 여재 막힘 최소화)
- 역세척 : 강우 종료 후 처리수를 이용한 역세척

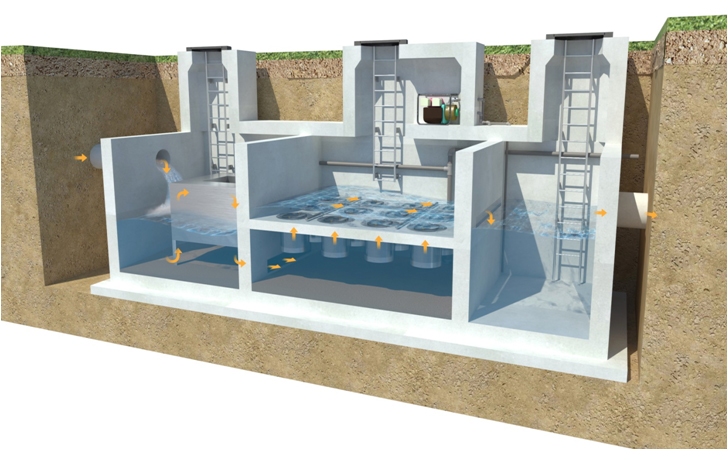

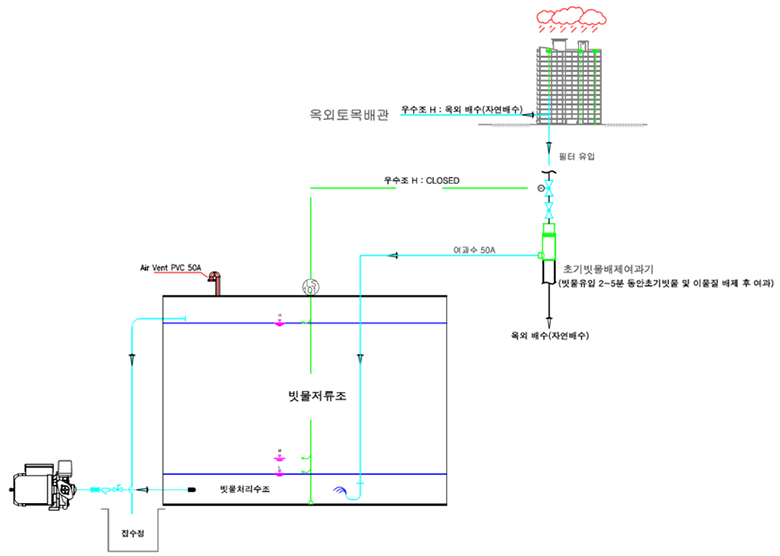

모식도 및 유출흐름도

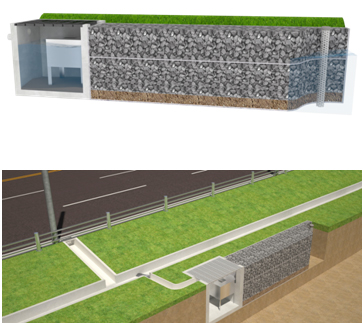

- 도로부 : 도수로 및 측구 말단부에 설치, 부지확보가 어려워 소규모로 설치
- 교량부 : 교량배수 말단부(교대or교각)에 설치, 현장여건에 따라 교량 상단 또는 지상에 설치

여재(담채) 특징

입경 (mm)	투수계수 (m/hr)	밀도 (g/㎤)	인장강도 (Mpa)	내구성 (년)	용적부하율 (㎏ BOD/㎥/d)	질소 용적부하율 (㎏ TKN/㎥/d)	공극율
10~20	108	0.03	0.127	7	0.5~1.0	0.2~0.3	40~65

입경 (mm)	투수계수 (m/hr)	밀도 (g/㎤)	인장강도 (Mpa)	내구성 (년)	용적부하율 (㎏ BOD/㎥/d)	질소 용적부하율 (㎏ TKN/㎥/d)	공극율
7~15	40	0.05	0.23	8	4.0~8.0	0.6~.8	30~55

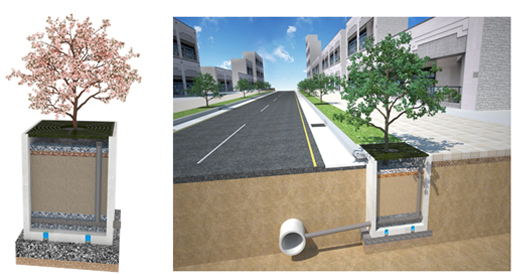

- 나무여과상자 : 가로수 하부에 여과부가 포함된 구조물을 매립하여 우수를 유입시킨 후 여과, 지하침투 처리
- 식물재배화분 : 기존 화단이 갖는 식재기능과 함께 우수 체류, 여과, 침투의 기능을 조합하여 설치

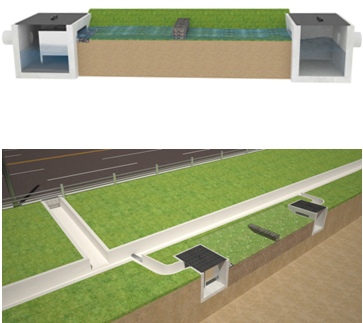

- 식생수로 : 강우 시 유출되는 우수는 식생이 식재 된 수로로 유입시켜 여과 및 침투 처리하여 배수

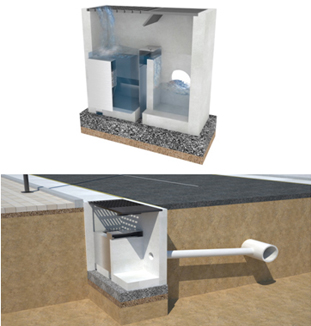

- 침투형 우수받이 : 모듈식 여과장치를 통해 초기우수는 여과 후 지하침투를 유도하고 후속강우는 기존
배수관거로 유출

- 침투도랑 : 강우 유출수를 담아두고 침투에 의해 토양으로 보내는 기술

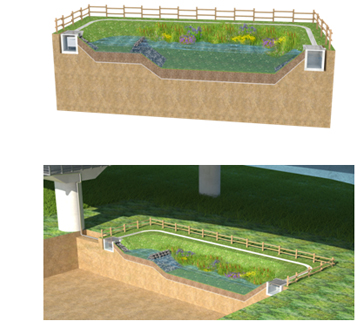

- 식생 저류지 : 토양에 의한 급속여과, 생화학적 반응, 저류지의 침투 및 저류 등의 방법으로 강우유출수를 조절

우수배제시설

- SWMM-LID 모형은 SWMM모형에 LID 빗물관리시설의 수문영향분석이 가능하도록 추가
- SWMM모형에 빗물정원, 습지, 침투트렌치, 침투정, 식생도랑, 투수성포장, 빗물정원 등의 LID 시설 모의 가능
정량적인 수문영향평가 가능

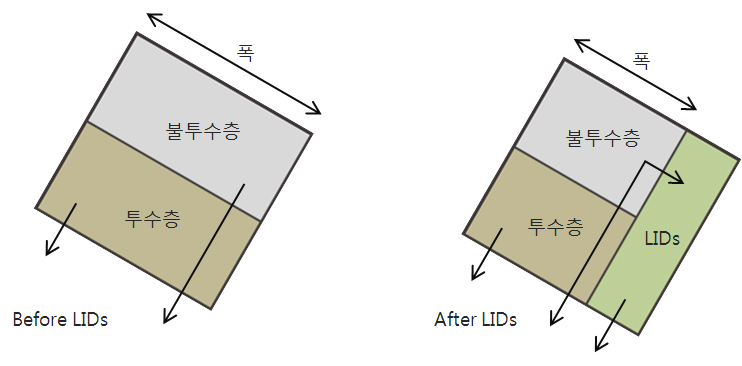

SWMM-LID 모형의 지표면 유출 개념도
